Honda GX 160 Motor Kurbelwelle

[hasi24]

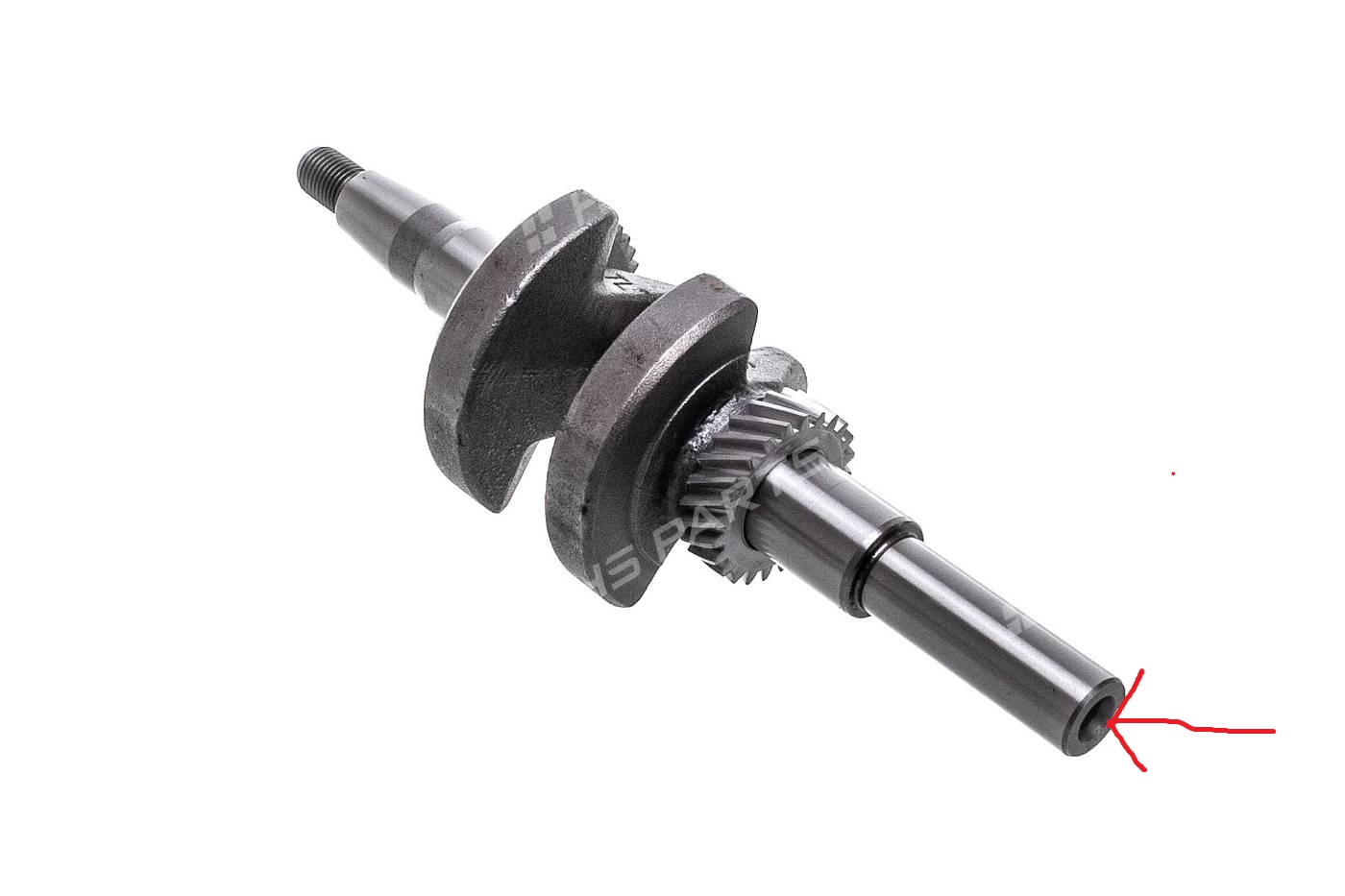

Wer kann mir sagen, was bei einem Honda GX 160 Motor die Kurbelwelle für ein Gewinde hat?
Das normale Gewinde M8 passt nur 1-2 Gewindegänge, dann ist ende.
Die Schraube muss ca 140mm lang sein.

[rolf.g3]

Das normale M8-Gewinde hat eine Steigung von 1,25 mm, bedutet: Pro Umdrehung zieht die Schraube 1,25 mm in die Mutter - oder: Der Abstand des Gewindestegs zueinander beträgt 1,25 mm.
Im Motorenbau wird gerne auf Feingewinde zurückgegriffen. Feingewinde bedeutet, das der Gewindesteg enger zusammensteht bzw die Eindringtiefe in eine Mutter weniger als die norm beträgt.
So soll eine größere Haltbarkeit des Gewindes erreicht werden, da der Winkel der schiefen Ebene kleiner wird.
Meist wird ab M8 eine Steigung von 1,0 mm / Umdrehung für Feingewinde hergenommen.

Standartsteigungen:
M5 = 0,8 mm SW 8/9
M6 = 1,0 mm SW 10/ 11
M8 = 1,25 mm WS 13/14
M10 = 1,5 mm SW 17 /16
M19= 1,75 mm SW 19

Bei Japanischen Gewinden wird meist eine andere Schlüsselweite genutzt als bei europäischen Gewinden. Auch hatte damals die Adlerwerke mit diesem Unsinn angefangen und M6 Schrauben mit einer 11er Schlüsselweite zu verbauen.

Ganz anders ist die Gewindesteigung im britisch/amerikanischen Zollsystem ( " oder inches ).
Da sind andere Werte, auf die geachtet werden muss, andere Winkel und andere Durchmesser sowie völlig andere Schlüsselweiten

gr
