Hallo und guten Tag,
ich bin auf der Suche nach einem Schaltplan für einen Ligier Ambra Excellence
Erstzulassung 07
JS 16
Das Auto gehört einem älteren Herrn und er hängt sehr an dem Wagen
Nun tut er es nicht mehr, zündet auch nicht.
Ich will versuche ihm zu helfen und wäre für jeden Hinweis dankbar
Beste Grüße von Nappo

Diesel oder Benzin ?
Falls Du Schaltplan oder so was suchst, kann Dir das nur wer schicken, der Deine email-Adr. hat. Übers Forum geht sowas nicht. Zu viele Daten in aller Regel.

Danke für deine Atwort
Es ist ein Beziner
Motor sieht aus wie ein Kart-Motor
Meine mail-adresse lautet:
wolfgangfehring@gmx.de

nappo hat geschrieben:Danke für deine Atwort
Es ist ein Beziner
Motor sieht aus wie ein Kart-Motor
Meine mail-adresse lautet:
wolfgangfehring@gmx.de

Für Benziner habe ich nix.
Sorry
Schaltplan für Diesel nutzt da nicht die Bohne.

Hallo
Was hat er den für ein Problem ?

Steht im Eingangspost:
Zündet nicht.

Hallo!

Um die Schwierigkeiten zu beseitigen ist es nötig eine Idee zu haben was die Fehlerursache ist.

"Nun tut er es nicht mehr, zündet auch nicht."

Nun tut er es auch nicht: überhaupt kein Strom?
Leuchten Kontrolllampen auf?
wenn ja--> bewegt sich der Anlasser?
wenn nein--> ist die Batterie leer?

usw. so in etwa kann Hilfe aussehen, wenn der Fehler genau beschrieben wird. Nur Mut.

Vielleicht bekommt das Forum ja die unterstützung auch ohne Schaltplan hin....

Hallo, das ist im prinzip wie bei einem Roller-Motor: Zündkerze, Kerzenstecker, CDI und Kerzenkabel überprüfen.

MfG

guidolenz123 hat geschrieben:

nappo hat geschrieben:Danke für deine Atwort
Es ist ein Beziner
Motor sieht aus wie ein Kart-Motor
Meine mail-adresse lautet:
wolfgangfehring@gmx.de

Für Benziner habe ich nix.
Sorry
Schaltplan für Diesel nutzt da nicht die Bohne.

Hallo und Entschuldigung, dass ich mich hier reinhänge, aber ich habe ein elektrisches Problem mit meinem Ambra Diesel und würde mich über einen Schaltplan freuen (hjstrahl@gmx.de) Zum Beispiel läßt sich das Radio zwar ausschalten, zieht aber trotzdem Strom usw.
Gruß, hjst

hjst hat geschrieben:

guidolenz123 hat geschrieben:

nappo hat geschrieben:Danke für deine Atwort
Es ist ein Beziner
Motor sieht aus wie ein Kart-Motor
Meine mail-adresse lautet:
wolfgangfehring@gmx.de

Für Benziner habe ich nix.
Sorry
Schaltplan für Diesel nutzt da nicht die Bohne.

Hallo und Entschuldigung, dass ich mich hier reinhänge, aber ich habe ein elektrisches Problem mit meinem Ambra Diesel und würde mich über einen Schaltplan freuen (hjstrahl@gmx.de) Zum Beispiel läßt sich das Radio zwar ausschalten, zieht aber trotzdem Strom usw.
Gruß, hjst

Du hast mail.....

Hallo Freunde, ich bräuchte mal ein Elektrik bzw. Schaltplan von einem Ligier JS30 x-Pro ( Lombardini LDW Motor ). Kabelsalat sollte Identisch sein vom Ambra, da die Motoren bei einigen Modellen verbaut wurden. Hat noch jemand zufällig es auf dem Rechner abgespeichert? Hatte sehr viele Daten auf einer externen Festplatte, doch leider funktioniert die HDD Platte nicht mehr ( Nagel hängt )

Zu der Fehlermeldung: Das Fahrzeug glüht nicht mehr vor. Das Relay ist nicht Defekt, habe ein anderes angeschlossen vom laufenden Fahrzeug. Gleiches Syndrom Jetzt wollte ich den kompletten Kabelbaum mal unter die Lupe nehmen. Glühkabel schon überprüft, genauso das Zündschloss .. durchfluss vorhanden bei Umschaltung. Wenn mir alles auf den Keks geht, mache ich es klassisch mit ein Tasterschalter und direkt von Batterie auf Glühkerzen

Habe gelesen das Guido etwas hatte, vielleicht kann er mir weiter helfen?!

e-Mail: a.oezdes@gmx.de

Bedanke mich für eure Bemühungen im Voraus.

LG

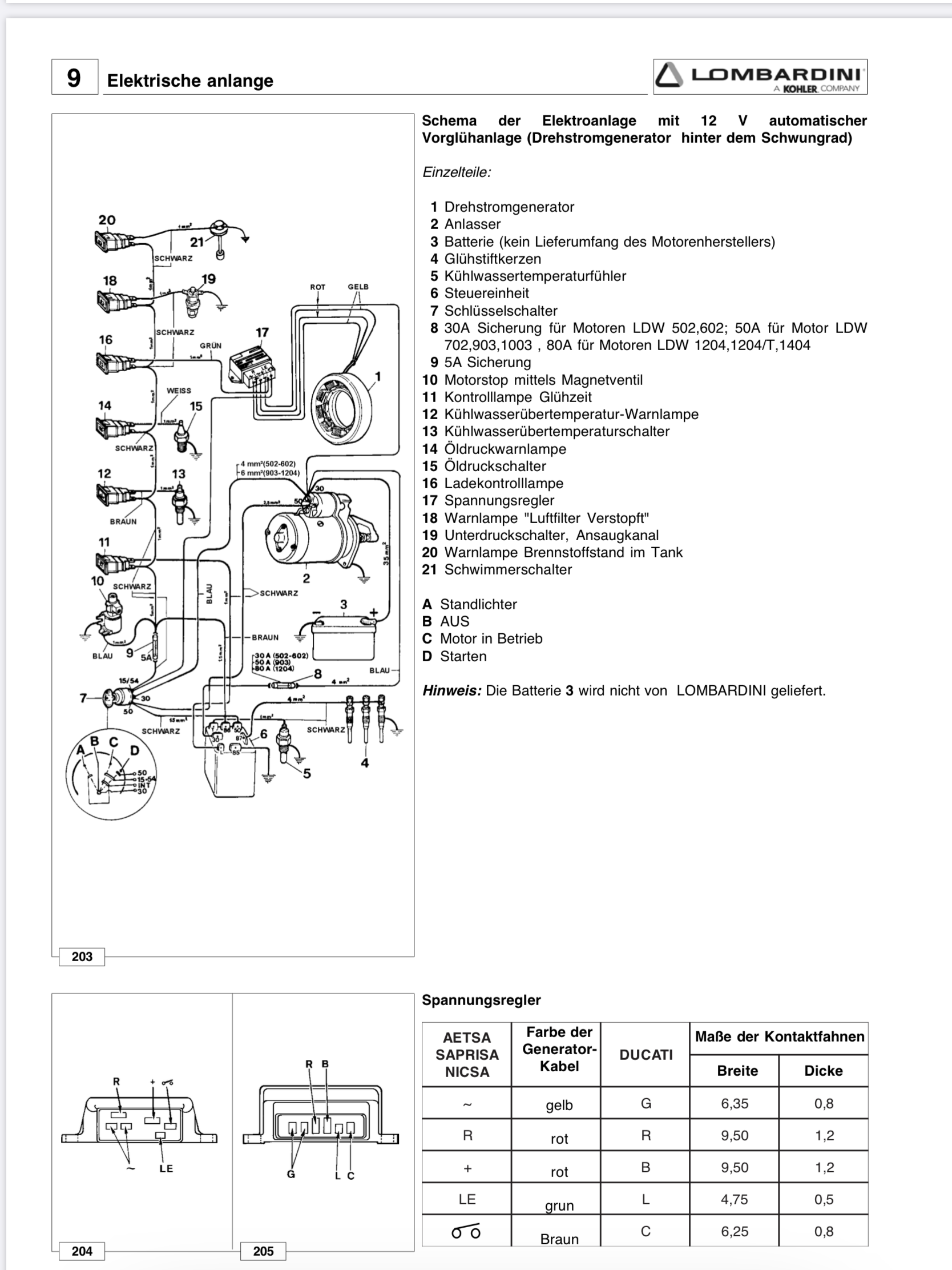

Hey, eine gute Übersicht ist hier:


Hoffe, damit kannst Du etwas anfangen…

Danke dir Fichte.
Ich schaue mal ob die Kabelbelegung identisch ist. Denke aber eher nicht .. da ich kein Spannungsregler habe, zumindest habe ich keinen entdecken können. Habe bei meinem x-Pro ( JS30 ) eine externe Lichtmaschine verbaut, da ist der Regler in der Lichtmaschine schon verbaut... Bei einigen Ambra, Nova Modelle soll der Kabelbaum identisch sein. Daher hatte ich explizit nach dem Ambra in der Suchleiste gefragt gehabt, da ich hier nichts zu x-Pro gesehen habe.

Falls du einen Schaltplan, oder jemand anderes solch einen Schaltplan haben sollte, bitte hier kurz teilen, oder es mir via eMail senden. Kann auch ein Werkstattbuch/ Handbuch mit Elektroplan als PDF sein.

Traurig ist nur… Hatte ich alles da, doch leider ist wohl die 2,5 Zoll nicht mehr zu retten laut Computergeschäft. Datensicherung lohnt nicht, was um die 150 bis 200 EUR wohl kosten würde…

Bedanke mich nochmals für eure Bemühungen. Danke !

Email : a.oezdes@gmx.de

Hey,

dann schau mal in diese Rubrik, dort sind weitere und ausreichende Bedienungsanleitungen und Werkstatthandbücher für Deinen Ambra hinterlegt…

viewtopic.php?f=14&t=8144
